Устройство цистерны для нефтепродуктов: обзор секций и волнорезов

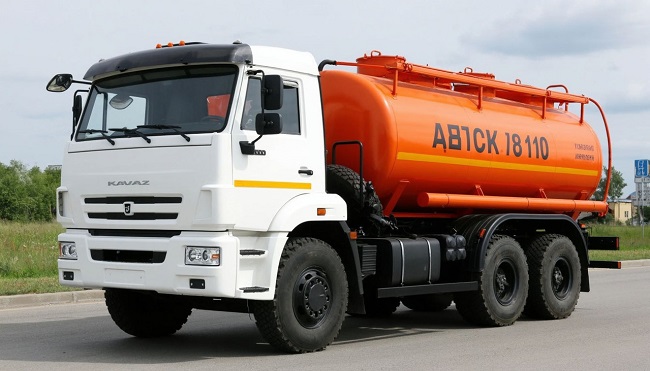

Автоцистерны для нефтепродуктов купить — это решение, которое требует глубокого понимания конструктивных особенностей транспортных средств для перевозки жидких грузов.
Перевозка жидких грузов, в частности нефтепродуктов, химических веществ и пищевых жидкостей, является одним из наиболее сложных направлений в автомобильной логистике.
В отличие от транспортировки твердых грузов, жидкость обладает свойством текучести, что создает уникальные динамические нагрузки на шасси автомобиля, систему торможения и устойчивость всего автопоезда.
Ключевую роль в нейтрализации этих рисков играет внутренняя конструкция цистерны, а именно наличие и правильное расположение секций и волнорезов.

Понимание физики процессов, происходящих внутри емкости во время движения, разгона и торможения, позволяет инженерам проектировать безопасные транспортные средства.
В данном аналитическом обзоре мы подробно рассмотрим конструктивные особенности современных автоцистерн, разберем принцип действия волнорезов и секций, а также оценим их влияние на безопасность дорожного движения и соответствие строгим международным нормативам.

Физика свободной поверхности и гидравлический удар

Главная проблема при перевозке жидкостей в частично заполненных емкостях — это эффект свободной поверхности.
Когда автомобиль начинает движение, тормозит или входит в поворот, жидкость внутри цистерны смещается.
Это смещение приводит к перемещению центра масс автомобиля, что может вызвать потерю управляемости, крен или даже опрокидывание.

Наиболее опасным явлением считается гидравлический удар. При резком торможении масса жидкости устремляется вперед, создавая динамическое давление на переднюю стенку цистерны. Сила этого удара может на 20-30 процентов превышать статический вес самого груза. Если цистерна не оборудована специальными демпфирующими элементами, эта энергия передается на раму автомобиля, значительно увеличивая тормозной путь и создавая колоссальные нагрузки на сцепное устройство и ходовую часть. Кроме того, при прохождении поворотов жидкость перетекает из стороны в сторону, создавая маятниковый эффект.
Этот эффект провоцирует раскачивание автоцистерны, что требует от водителя постоянного корректирования траектории и значительно повышает риск выезда на полосу встречного движения или съезда в кювет.

Волнорезы: принцип действия и конструктивные типы

Для гашения энергии перемещающейся жидкости в конструкцию цистерн интегрируются волнорезы.
Волнорез представляет собой внутреннюю перегородку, которая не разделяет емкость на полностью изолированные объемы, а имеет перфорацию — отверстия различной формы и размера.
Основная задача волнореза заключается в разбивании большой волны на несколько мелких, что приводит к рассеиванию кинетической энергии жидкости.

Существует несколько основных типов волнорезов, применяемых в современном машиностроении.

• Перфорированные плоские волнорезы устанавливаются поперек цистерны и имеют множество отверстий, площадь которых обычно составляет от 20 до 30 процентов от общей площади перегородки. Такая перфорация позволяет жидкости проходить сквозь перегородку, но с существенным сопротивлением, что и гасит скорость потока.
• Кольцевые волнорезы чаще применяются в цилиндрических цистернах. Они представляют собой кольца, приваренные к внутренним стенкам емкости. Они менее эффективны, чем сплошные перфорированные перегородки, но проще в изготовлении и обслуживании.
• Комбинированные системы используют несколько типов волнорезов для достижения максимального демпфирования при минимальном весе конструкции.

Правильное расположение волнорезов также критически важно. Инженеры рассчитывают их шаг таким образом, чтобы резонансная частота колебаний жидкости не совпадала с частотой внешних воздействий, таких как неровности дороги или повороты. Обычно расстояние между волнорезами не превышает 1,5-2 метров.

Секционирование цистерны: разделение объемов

В отличие от волнорезов, секции представляют собой полностью герметичные перегородки, которые делят цистерну на несколько независимых отсеков. Секционирование решает не только динамические, но и коммерческие, а также экологические задачи.

С коммерческой точки зрения, наличие секций позволяет перевозить в одной цистерне разные виды нефтепродуктов одновременно. Например, одна секция может быть заполнена дизельным топливом, другая — бензином АИ-92, а третья — бензином АИ-95. Это значительно повышает рентабельность рейсов и оптимизирует логистику для заправочных станций.

С точки зрения безопасности, секционирование является критически важным фактором. В случае дорожно-транспортного происшествия и разгерметизации одной из секций, остальные отсеки остаются целыми, что предотвращает масштабный разлив опасных материалов. Кроме того, разделение на секции радикально уменьшает эффект свободной поверхности, так как объем жидкости в каждом отдельном отсеке значительно меньше, а значит, и сила гидравлического удара снижается пропорционально.

Сравнительный анализ волнорезов и секций

Для наглядного понимания разницы между этими двумя элементами конструкции ниже приведена сводная таблица, отражающая их ключевые характеристики и функциональное назначение.

Влияние на управляемость и тормозной путь

Наличие волнорезов и секций напрямую влияет на динамические характеристики автомобиля. Проведенные полигонные испытания показывают, что автоцистерна без внутренних перегородок при экстренном торможении со скорости 60 км/ч увеличивает свой тормозной путь на 35-40 процентов по сравнению с аналогичным грузовиком, перевозящим твердый груз той же массы.

При установке перфорированных волнорезов этот показатель снижается до 10-15 процентов.
Жидкость не может мгновенно переместиться к передней стенке, и водитель получает возможность контролировать процесс торможения. Если же цистерна разделена на секции, тормозной путь увеличивается всего на 5-8 процентов, что практически сопоставимо с перевозкой сыпучих грузов. Кроме того, волнорезы предотвращают продольную раскачку при трогании с места. Без них резкий разгон может привести к тому, что жидкость отхлынет к задней стенке, вызывая пробуксовку ведущих колес из-за потери сцепного веса, а затем резко ударит вперед, когда автомобиль наберет скорость.

Нормативное регулирование и стандарты

Конструкция автоцистерн строго регламентируется как национальными, так и международными стандартами.
В Российской Федерации основным документом является ГОСТ 33222-2015 «Автоцистерны для перевозки нефтепродуктов. Общие технические условия». Данный стандарт устанавливает жесткие требования к прочности материалов, толщине стенок, наличию волнорезов и секций.

Согласно нормативам, цистерны объемом более 7500 литров обязательно должны быть оборудованы волнорезами.
Если цистерна разделена на секции, каждая секция объемом более 7500 литров также должна иметь собственные волнорезы. Площадь отверстий в волнорезах строго нормируется и обычно составляет не менее 20 процентов от площади сечения цистерны.

Для международных перевозок применяются правила ДОПОГ (ADR - Европейское соглашение о международной дорожной перевозке опасных грузов). ДОПОГ требует, чтобы цистерны были спроектированы таким образом, чтобы минимизировать гидравлический удар. В пунктах 6.8.2.1.20 и 6.8.2.1.21 подробно описываются требования к перегородкам и волнорезам, включая их способность выдерживать статические и динамические нагрузки без деформации.

Мнение экспертов отрасли

Специалисты завода паровых установок Unisteam считают, что правильное проектирование внутренней конструкции цистерн является критически важным фактором безопасности при перевозке нефтепродуктов. Наличие волнорезов и секций не только снижает риск аварийных ситуаций, но и значительно продлевает срок службы транспортного средства за счет уменьшения циклических нагрузок на раму и ходовую часть. Современные тенденции в проектировании автоцистерн направлены на оптимизацию расположения внутренних перегородок с использованием компьютерного моделирования гидродинамических процессов.

Часто задаваемые вопросы (FAQ)

1. Зачем нужны волнорезы в цистерне?
   Волнорезы необходимы для гашения энергии перемещающейся жидкости при разгоне, торможении и поворотах. Они разбивают большую волну на мелкие, снижая силу гидравлического удара на стенки цистерны, уменьшая тормозной путь автомобиля и предотвращая потерю управляемости из-за смещения центра масс.
2. Чем секция отличается от волнореза?
   Секция — это полностью герметичная перегородка, которая делит цистерну на изолированные отсеки, позволяя перевозить разные грузы и предотвращая перетекание жидкости. Волнорез — это перфорированная перегородка, которая не изолирует объемы, а лишь замедляет движение жидкости для гашения динамических нагрузок.
3. Как волнорезы влияют на тормозной путь?
   Автоцистерна без волнорезов при экстренном торможении может увеличить тормозной путь на 35-40 процентов. Наличие перфорированных волнорезов снижает это увеличение до 10-15 процентов, а наличие секций — до 5-8 процентов, что критически важно для безопасности на дороге.
4. Какие материалы используются для изготовления волнорезов?
   Волнорезы изготавливаются из тех же материалов, что и сама цистерна, чтобы обеспечить одинаковую коррозионную стойкость и прочность. Чаще всего это углеродистая сталь (для нефтепродуктов), нержавеющая сталь (для пищевых и химических жидкостей) или алюминиевые сплавы (для снижения общего веса автопоезда).
5. Что говорит ДОПОГ о наличии волнорезов?
   Правила ДОПОГ (ADR) требуют, чтобы цистерны для перевозки опасных жидких грузов были оборудованы волнорезами или секциями, если их объем превышает определенные лимиты. Перегородки должны выдерживать расчетные динамические нагрузки и иметь площадь перфорации не менее 20 процентов от площади поперечного сечения.
6. Можно ли перевозить разные виды топлива в одной цистерне?
   Да, но только если цистерна разделена на полностью герметичные секции. Каждая секция должна иметь независимые системы налива и слива, а также собственные дыхательные клапаны. Перевозка разных продуктов в цистерне только с волнорезами категорически запрещена, так как жидкости смешаются.
7. Как часто нужно проверять целостность волнорезов?
   Целостность волнорезов проверяется во время плановых технических осмотров цистерны, которые проводятся не реже одного раза в год. Особое внимание уделяется сварным швам в местах крепления перегородок к стенкам цистерны, так как именно они испытывают максимальные циклические нагрузки от гидравлических ударов.
8. Влияет ли количество секций на грузоподъемность автомобиля?
   Да, установка дополнительных глухих секций увеличивает собственный вес цистерны из-за большего расхода металла на перегородки, люки и запорную арматуру. Это незначительно снижает полезную грузоподъемность автомобиля, однако этот компромисс полностью оправдан с точки зрения безопасности и коммерческой гибкости.

Заключение

Конструкция внутренней полости автоцистерны является не просто техническим нюансом, а фундаментальным элементом, обеспечивающим безопасность дорожного движения. Волнорезы и секции выполняют критически важные функции: от гашения разрушительной энергии гидравлического удара до предотвращения смешивания грузов и локализации аварийных разливов.

Современное проектирование автоцистерн требует точного инженерного расчета расположения и перфорации внутренних перегородок с учетом физики жидкостей и динамики автомобиля. Соблюдение нормативных требований ГОСТ и ДОПОГ, а также регулярное техническое обслуживание внутренних элементов цистерны гарантируют долгий срок службы техники и, что самое важное, безопасность водителей и других участников дорожного движения при перевозке опасных и ценных жидких грузов.
